[主观题]（四）
【案例背景】

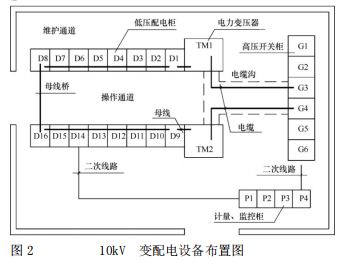

某电力工程公司项目部承接了一个 10kV 变配电工程施工项目，10kV 变配电工程位于某商务楼的地下二层，工程的主要设备见 10kV 变配电设备布置图（图 2）所示，变配电设备运行状态通过监控柜实施远程智能监控。
项目部依据验收规范和施工图编制了变配电工程的施工方案，设备的二次搬运采用卷扬机及滚杠滑移系统，二次搬运及安装程序是：高压开关柜→变压器→低压配电柜→计量、监控柜。方案中，项目部将开关柜、配电柜基础框架安装的水平度偏差设置为 B 级质量控制点，三相干式电力变压器等高压电器的交接试验设置为 A 级质量控制点，保证变配电设备施工质量达到验收规范要求。
进场后，因商务楼的原设计单位变更设计，造成高压开关柜比其他设备晚到现场，项目部改变了设备的二次搬运及安装程序：变压器→低压配电柜→计量、监控柜→高压开关柜。项目部对施工人员技术交底及时且正确，变配电设备检查、安装、绝缘测试、耐压试验及试运行合格，变配电系统检测达到远程智能监控要求，工程验收合格。项目部及时整理施工记录等技术资料，将完整的工程竣工档案移交给商务楼项目建设单位。

【问题】1.分别说明项目部将电力变压器交接试验设置为A级质量控制点和基础框架水平度偏差设置为B级质量控制点的理由。
2.项目部改变设备二次搬运及安装程序是否可以，为什么？
3.远程智能监控的变配电设备应检测哪些参数？
4.本工程的竣工档案内容主要有哪些记录？
5.在质量验收评定中相关记录表有哪些？

收藏查看答案

参考答案

试题答案：

1.项目部将电力变压器交接试验设置为 A 级质量控制点的理由是：电力变压器交接试验如果达不到规范要求，将影响变配电设备的安全运行和正常送电的使用功能；基础框架水平度偏差设置为 B 级质量控制点的理由是：基础框架水平度偏差超过规范规定，会影响下道工序质量——柜体安装质量。
2.项目部改变设备二次搬运安装程序可以，因为高压开关柜可以从低压配电柜操作通道进入安装位置。
3.远程智能监控的变配电设备应检测高、低压开关的运行状况和故障报警信号，电源及供电回路的电流、电压值显示，功率因素测量信号，电能计量信号，变压器超温报警信号。
4.本工程的竣工档案内容主要有一般施工记录、图纸变更记录、设备质量检查及安装记录、施工试验记录和工程质量检验记录。
5.在质量验收评定中相关记录表有：施工现场质量管理检查记录、分项工程质量检查记录、分部工程质量记录、单位工程质量控制资料检查记录。
